破碎作業是錫礦選礦的第一道工序，破碎效果直接影響后續磨礦和選別指標。錫石性脆，在破碎過程中若處理不當，極易產生過粉碎，造成錫石泥化損失。因此在選擇錫礦破碎設備時，不僅要考慮處理能力和能耗，更要關注破碎產品的粒形和過粉碎率。顎式破碎機、圓錐破碎機、反擊式破碎機是錫礦選礦廠最常用的三類破碎設備，它們各有特點，適用場景也不同。本文將系統分析這三類設備在錫礦破碎中的選擇標準。
錫礦石中的錫石以浸染狀或細脈狀分布于石英、長石等脈石礦物中。錫石的硬度為6-7（莫氏硬度），但韌性差，受沖擊時容易沿解理面或裂隙碎裂產生細粒級和礦泥。這一特性決定了錫礦破碎的兩個核心要求。
第一，破碎流程應采用多段破碎、逐級減碎的原則，避免在一段破碎中大幅減少粒度。通常錫礦采用三段一閉路破碎流程，使最終破碎粒度控制在8-12mm以下，為磨礦創造良好條件。
第二，破碎設備應優先選擇以擠壓破碎為主的機型，減少?zèng)_擊破碎對錫石產生的過粉碎。不同類型的破碎設備中，顎破和圓錐破以擠壓破碎為主，反擊破以沖擊破碎為主，這一點在選擇時需重點考量。
理解這些特殊性后，再來看錫礦選礦破碎設備：顎破、圓錐破、反擊破的選擇標準，就有了清晰的評判依據。
顎破通過動顎板周期性靠近和遠離定顎板，對物料進行擠壓和彎曲破碎。其破碎腔的上部為平行區，下部為排料區。動顎的運動軌跡為上端接近圓周運動、下端為橢圓形運動。
優勢在于結構簡單、運行可靠、維護方便，可處理大塊物料（最大給料粒度可達1000mm以上）。缺點是處理量相對較小，產品中存在一定比例的針片狀顆粒，破碎比一般為4-6。
圓錐破利用動錐在偏心套帶動下做旋擺運動，動錐靠近定錐時擠壓破碎物料，遠離時排料。與顎破不同，圓錐破屬于連續擠壓破碎，工作過程平穩。
優勢是處理量大、產品粒度均勻、針片狀含量低。破碎比可達6-8。中細碎圓錐破是錫礦二段和三段破碎的主流選擇。缺點是設備成本高、對潮濕物料敏感性較強。

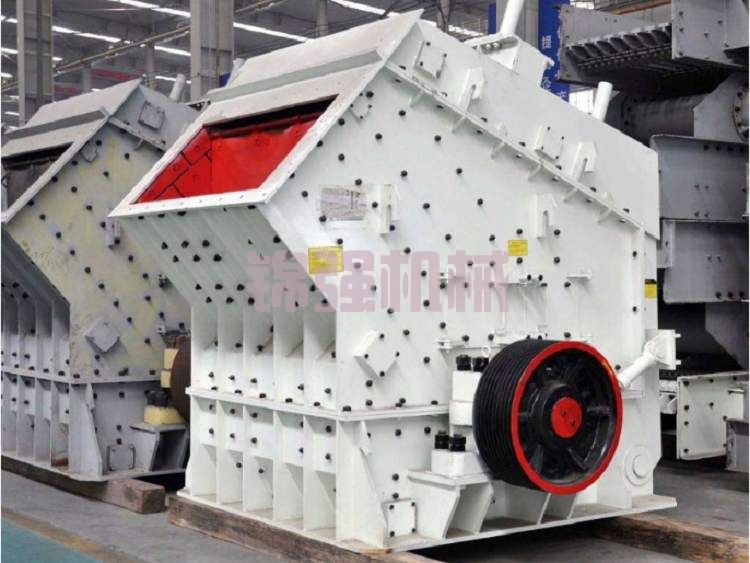

反擊破利用轉子高速旋轉帶動板錘沖擊物料，物料撞擊反擊板后反彈，再次受到?jīng)_擊和破碎。屬于沖擊破碎方式。
優勢是破碎比大（可達15-20）、產品粒形好（立方體狀多）、對水分適應性強。缺點是板錘和反擊板磨損快，處理的物料中過粉碎產物比例明顯高于擠壓式破碎機。
三類設備的關鍵參數對比如下：
| 對比項目 | 顎式破碎機 | 圓錐破碎機 | 反擊式破碎機 |
|---|---|---|---|
| 破碎方式 | 擠壓、彎曲 | 擠壓 | 沖擊 |
| 適用破碎段 | 一段粗碎 | 二段、三段中細碎 | 一段、二段 |
| 最大給料粒度 | 600-1200mm | 100-350mm | 300-800mm |
| 破碎比 | 4-6 | 6-8 | 10-20 |
| 產品針片狀比例 | 10-15% | 8-12% | 5-10% |
| 過粉碎率（-5mm比例） | 較低 | 較低 | 較高 |
| 耐磨件壽命 | 較長 | 較長 | 較短 |
| 單位處理量成本 | 中等 | 較高 | 較低 |
基于錫石性脆怕過粉碎的特性，錫礦選礦破碎設備：顎破、圓錐破、反擊破的選擇標準可以歸納為以下幾個維度。
錫礦破碎通常采用三段破碎流程。一段粗碎處理從采場來的原礦，給料粒度大、波動大，顎式破碎機是首選。其寬大的給料口和強大的破碎力可以處理最大粒度800-1000mm的原礦，且對大塊礦石中夾雜的硬物（如鐵件）有較好的耐受性。
二段中碎處理一段的產品，給料粒度通常為80-150mm。圓錐破是這一段的理想選擇，因?yàn)槎纹扑橐螽a(chǎn)品粒度均勻、過粉碎少，為三段細碎創造良好條件。部分選廠在二段也使用顎破（細碎型），但處理量較小時才考慮。
三段細碎將物料破碎至8-12mm以下。短頭型圓錐破是錫礦三段破碎的主流配置。反擊破在三段破碎中應用較少，因其沖擊作用會導致錫石過粉碎加劇。
如果原礦硬度較低、水分較高（如部分風化型錫礦），反擊破可以在一段或二段使用，利用其大破碎比簡化流程、減少設備臺數。
對錫礦而言，破碎產品的過粉碎率（-5mm或-3mm粒級含量）是比處理量更重要的指標。因?yàn)檫^(guò)粉碎礦物進入磨礦前就已經損失了部分錫石，這些細泥在后續重選或浮選中回收難度大。
生產統計數據表明，在相同給料粒度和排料口條件下，三類設備的過粉碎率有明顯差異。某錫礦對同一批次礦石進行破碎試驗，結果如下：
| 設備類型 | 排料口 | 產品中-3mm含量（%） | 產品中-0.074mm含量（%） |
|---|---|---|---|
| 顎式破碎機 | 25 | 8-10 | 0.5-0.8 |
| 圓錐破碎機 | 12 | 12-15 | 0.8-1.2 |
| 反擊式破碎機 | 12 | 20-25 | 1.5-2.5 |
數據顯示，反擊式破碎機產生的細粒級和礦泥含量約為圓錐破碎機的兩倍。這意味著采用反擊破處理錫礦石，會有更多的錫石在破碎階段就變成無法有效回收的礦泥。因此，在錫礦破碎中，反擊破的使用須十分謹慎。
錫礦石的硬度變化范圍較大。原生錫礦石中石英含量高時，磨損性很強；風化型錫礦石硬度低、粘性大。設備選擇需考慮礦石的磨損指數（Ai）。
對于石英含量高、磨損性強（Ai>0.5）的硬質錫礦石，顎破和圓錐破的耐磨件（顎板、軋臼壁）使用壽命更長。高錳鋼材質的顎板可處理5-10萬噸礦石后更換，而反擊破的板錘在此類礦石中可能僅使用1-2萬噸就需要更換。
對于風化型、節理發育的軟質錫礦石（Ai<0.3），反擊破的磨損問題不突出，此時可以發揮其大破碎比的優勢，采用兩段破碎（反擊破+圓錐破）替代三段破碎，減少設備投資。
選礦廠規模也是選擇破碎設備的重要依據。
| 處理規模（萬噸/年） | 一段粗碎 | 二段中碎 | 三段細碎 |
|---|---|---|---|
| <30 | 顎破（PE400×600） | 顎破或細碎顎破 | 圓錐破（單缸） |
| 30-100 | 顎破（PE600×900） | 圓錐破（彈簧式） | 圓錐破（短頭） |
| 100-300 | 顎破（PE900×1200） | 圓錐破（單缸液壓） | 圓錐破（多缸） |
| >300 | 旋回破或大型顎破 | 圓錐破（多缸液壓） | 圓錐破（多缸） |
對于小型選廠（日處理300噸以下），一般選擇顎破+細碎顎破的兩段破碎流程，投資低、維護簡單。雖然過粉碎率略高，但通過磨礦和選別段的調整可以部分補償。
中型選廠推薦采用顎破+圓錐破+圓錐破的三段一閉路流程。這是錫礦破碎的標準配置，破碎產品粒度可穩定控制在8-10mm，過粉碎率控制在合理范圍內。
大型選廠（日處理1000噸以上）一段破碎可采用旋回破碎機，二段和三段采用多缸液壓圓錐破，這種配置處理量大、產品穩定，但投資較高。
基于上述選擇標準，以下給出三種常見規模錫礦選礦廠的破碎流程配置方案。
原礦（<400mm）→ 顎破（PE500×750）→ 振動篩 → 細碎顎破（PEX250×1200）→ 篩下物（<15mm）入磨
該方案設備投資約35-50萬元，破碎段數少，適合處理中等硬度的錫礦石。缺點是細碎顎破的產品中過粉碎比例略高，約12-15%。
原礦（<600mm）→ 顎破（PE600×900）→ 振動篩 → 圓錐破（PYB1200）→ 振動篩（閉路）→ 短頭圓錐破（PYD1200）→ 篩下物（<10mm）入磨
該方案為三段一閉路，設備投資約120-180萬元，過粉碎率控制在8-10%，是錫礦破碎的主流配置。
原礦（<800mm）→ 顎破（PE900×1200）→ 振動篩 → 單缸液壓圓錐破（HST160）→ 振動篩（閉路）→ 多缸液壓圓錐破（HPT300）→ 篩下物（<8mm）入磨
該方案設備投資約350-500萬元，自動化程度高，產品粒度<8mm，過粉碎率僅6-8%，適合處理高價值錫礦石。
Q：錫礦一段破碎能否直接使用反擊破？
A：不建議。雖然反擊破破碎比大、可以減少破碎段數，但其沖擊破碎方式會產生大量過粉碎產物，導致錫石在破碎階段就泥化損失。只有處理風化型、低硬度且品位很低的錫礦石時，經過詳細試驗論證后才可考慮。
Q：圓錐破碎機分為彈簧式和液壓式，錫礦選哪種？
A：小型選廠選彈簧式（PY系列）即可，性價比高。中型以上選廠推薦單缸或多缸液壓圓錐破，排料口調節方便，過鐵保護可靠，產品粒度更均勻。對于錫礦，多缸液壓圓錐破在細碎段的表現優于彈簧式。
Q：破碎流程中是否需要預先篩分？
A：必須設置。預先篩分可以提前篩除合格粒級的物料，避免其進入破碎機產生過粉碎。錫礦破碎的預先篩分效率應達到80%以上，篩網孔徑根據破碎機排料口確定。
Q：如何降低破碎段產生的礦泥量？
A：有三條措施。采用擠壓式破碎機代替沖擊式；控制排料口不宜過緊（不追求一次破碎到位）；設置預先篩分和檢查篩分，避免合格粒級物料重復進入破碎機。另外，給料應均勻連續，避免沖擊負荷。
Q：破碎設備的耐磨件材質如何選擇？
A：顎板和圓錐破軋臼壁選用高錳鋼（Mn13或Mn18），沖擊工況下會產生加工硬化，表面硬度可達500HB以上。反擊破板錘根據礦石磨損性選擇高鉻鑄鐵或復合陶瓷材質，錫礦中不推薦使用反擊破，故不做重點討論。
隨著錫礦資源日益貧化和細粒化，破碎設備也呈現出幾個變化趨勢。
多缸液壓圓錐破正在逐步替代彈簧式圓錐破。前者通過液壓系統調節排料口，可在設備運行時調整，配合自動化控制系統，使破碎產品粒度更穩定。對于錫礦這種對過粉碎敏感的礦石，穩定的產品粒度意味著可以精確控制入磨粒度，減少不必要的細碎作業。
高壓輥磨機在錫礦破碎預處理中的應用受到關注。高壓輥磨機通過料層擠壓破碎，產生的微裂紋較多但過粉碎產物明顯少于沖擊式破碎機。部分錫礦選廠嘗試用高壓輥磨機替代三段破碎，將入磨粒度降至3mm以下，實現“多碎少磨”。
設備大型化和智能化也是方向之一。大型錫礦選廠趨向于選擇一臺大規格設備替代多臺小規格設備，減少故障點和維護工作量。智能控制系統的引入使破碎設備能夠根據負荷自動調節排料口和給料量，保持最佳工作狀態。
錫礦選礦破碎設備的選擇，核心原則是“少過粉碎、多段破碎、逐級減碎”。顎式破碎機憑借結構簡單、耐受大塊的優勢，是錫礦一段粗碎的標準配置。圓錐破碎機因產品均勻、過粉碎率低，在二段中碎和三段細碎中占據主導地位。反擊式破碎機雖然破碎比大，但其沖擊破碎方式導致的錫石過粉碎問題不可忽視，在錫礦選礦中應用需格外謹慎。
錫礦選礦破碎設備：顎破、圓錐破、反擊破的選擇標準歸根結底圍繞三條：破碎段位決定設備類型、過粉碎率決定設備優劣、礦石硬度和規模決定具體型號。選礦廠應根據自身礦石特性和生產規模，在充分試驗和論證的基礎上做出選擇，必要時可邀請專業破碎設備廠商進行工藝流程設計。
